Cara menonaktifkan protek pada rangkaian Backlight



OZ960
Untuk menonaktifkan protek input SoftStart pin  4 , kita harus memberi tegangan 1.5V - 3.5V, yang akan mengontrol durasi pulsa PWM dan menyesuaikan arus keluaran dalam lampu atau dengan cara lain letakkan LED dengan pin 10 ke ground atau pin 6.




OZ964
Pada pin 4 (SST - Soft-Start Time) dengan memberi tegangan dengan 1,8 - 2V. Bisa juga dengan memberi lampu led pada pin 10.



OZ9938

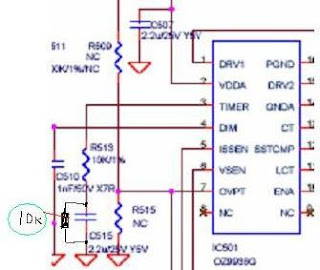

Pasang R10k secara paralel dengan pin 3.



OZ9976, OZ9966

Jumper R10K pada pin 15 (TIMER) ke ground


BIT3193
Ketika protek, tegangan pada pin 5 adalah sekitar 3, 5 V
Normal kisaran 0,4 - 2,4v.
Cara menonaktifkan protek:
  • Hubungkan pin 5 ke pin 12 melalui resistor 2 - 3k ohm sehingga menjaga potensi "bekerja" sekitar 1,2 V.
  • Pasang lampu led ke pin 5 dan ground, guna menstabilkan tegangan pada pin 5, sampai 06 - 08 volt

FAN7314
AP3041M-G1
Jumper dioda pin 12 ke ground, katoda ke ground.

AT1741S
Pasang LED pada pin 15 ke ground. LED tidak menyala.



BA9741 F

Shortkan pin 15 (SCP) ke ground.
TL1451 analog BA9741

Shortkan pin 15 ke ground.





BD9766VF.

Pasang LED pada pin 20 ke ground.

BIT3102A

Jumper pin 6 dengan R 39K ke ground



BIT3102b sot-14

Jumper pin 4 ke ground melalui resistor 47K.



BIT3713

Pasang LED pada pin 5 (TIMER) ke ground. LED tidak menyala.


FAN7311, FAN7314/ BN44-00182C
Pasang R 560 - 620 ohm dari pin 1 ke ground.



INL837GL

Pasang LED pada pin 12 ke ground dan supply daya dari 5 V melalui resistor 470 - 510 Ohm.


MP1008
Jumper R 10K pada pin 4 ke ground.

OZ99361.
Hubungkan pin 1 dengan R100K ke VCC 5V.
OZ9928SN. Di SHARP LC52X20RU
Pasang R 200K pada pin 28 dan 29.
OZ9937GN
Jumper pin 14 (TIMER) dengan R10K ke ground.
OZ9937
Hubungkan pin 14 ke pin 15 dengan R470K
QZ9902CGN
Jumper pin 8 dengan R 10K ke ground.
OZ971SN
Jumper pin 20 dengan R100K ke VCC3V..
OZ9939GN
Jumper pin 3 ke ground dengan R 100-110k.
OZ9925GN
Pasang Capasitor pada pin 13.


OZ972GNc
Pasang LED pada pin 8 ke ground
OZ9919GN
Jumper pin 8 dengan R10K ke ground.
QZ9938GN
Pasang dioda pada pin 3 seperti bit3193.
QZ9910
Pasang LED pada pin 3 ke ground.
Pasang LED pada pin 10 ke ground
OZT1060GN
pin1

OZL68GN
Pasang LED pada pin 4(SS) ke ground.
OZ9972
Jumper pin 20 (prot) dengan R 1K ke ground.
OZ9972ASN 24 pin
Jumper pin 19 dengan R10K ke ground.

OZ5508G / N
Pasang LED pada pin 3 (CR) ke ground.
OZ9643n
Jumper pin 1 dengan R 20K ke ground.

BD9897
Pasang LED pada pin 17 ke ground.
BD9897F Pada pin 22 SCP 22 pasang LED katoda ke ground.
BD9883
Pasang LED pada pin 13(SS) ke ground.
Shortkan pin 12 ke ground.
BD9240
Jumper pin 15 (CP) dengan R10K ke ground.
BD9276EPF
Pasang LED pada pin 35(softstart) ke ground.
BD9884VF
Hubungkan pin 17 pin dengan R ke VCC IC
BD9882F
Pasang LED pada pin 14 output ke ground
BD9211F
Jumper pin 14 dengan R4K7 ke ground.
BD9261PF
Pasang dioda pada pin 27 (6) ke ground.
BD9777
Jumper pin 14 (SS) dengan R 10K ke ground.
BD9896
Gantung atau hubungkan pin 3 ke ground.
BD9222FV
Pasang LED pada pin 13 ke ground. LED tidak menyala.
BD9215AFV
Jumper pin 15 dengan R10K ke ground.
BD9275F
Jumper R1K pada pin 11 ke ground.
BD9828
Pasang LED pada pin 13 ke ground.
BD9270F
Jumper pin13 (CP) dengan R10K ke ground.

BD9397EFV
Pasang LED pada pin 32 ke ground.
Saya membaca sebuah resistor untuk 31 kaki di suatu tempat di cabang paralel. Saya menggantung 1K paralel ke controller ... penyesuaian lampu latar tetap ... SONY KDL-32R433B
BD9470EFV
Jumper pin 7 (SS) ke ground melalui LED atau resistor 470K.

TA9687GN
Hubungkan pin TIMER ke pin 12 melalui 47K ke ground.

LX1691A
Pasang LED pada pin 14(OP-SNS0) ke ground.

MP1009
Shortkan pin 5 ke ground.
MP10072E
Pasang LED pada pin 3 ke ground.
MP1038
Jumper pin 6 (FT) dengan R 10K ke ground.
MP1008 pin 4(FT )
MP1038EY
Pasang LED pada pin 6 ke ground.
MP1027EF
Kontroler PWM pada pin 20. Hubungkan pin 16 ke ground melalui LED merah.
MP1007E
Jumper pin 4 ke ground.
MP10073ES
Jumper pin 4 dengan R 11K ke ground.
MP1006
Jumper R10K dari pin 6 (FT) ke ground.
MP1010 (MP1010B, MP1010BEF, MP1010BEM)
Shortkan pin 17 ke ground. Jika rangkaian switching 19 + 17, maka 19 dipisahkan dari 17.

SEM2105
Pasang LED pada pin 1 ke ground.
SEM2006
Pasang LED pada pin 2 ke ground
SEM2107 KTC TV, inverter SSI_400_14A01 rev 0.1.
Pasang LED pada pin 21 (SDT) ke ground.
SEM2005
Pasang LED pada pin 1 ke ground.

MSC1692
Jumper R220K pada pin 4 ke ground.

KH0803A
Pasang LED atau R 390 – 820K pada pin 5 ke ground.

SP5005 - (sop16 4ccfl)
Pasang LED pada pin 5 (timer) ke ground casing .
SP 5001Q.
Pasang LED pada pin 19 ke ground.

OB3316QP
Pasang LED pada pin 5 ke ground.
OB3328UQP
Pasang LED pada pin 3 ke ground atau Resistor 10k dari pin 3 ke ground.
OB3309
Pasang LED pada pin 15 (STIME) ke ground. Pada pin ini harus ada 2V. harus + 2V.
OB3302CP
Pasang LED pada pin 2 ke VCC 3V.
OB3362RP
Jumper pin 16 dengan 20 – 24K ke ground.

BI3101
Jumper pin16 dengan R 220 - 470 ohm ke ground.

FAN7316
Pasang LED pada pin 17 ke ground.
FAN7547
Shortkan pin 7 ke ground.

SAQ8818
Jumper R1M dari VCC12V ke pin 7.

BIT3251, BIT3252
Shortkan pin 5 ke ground.
BIT3267
Shortkan pin 4 (ovp) ke ground, pin 5 adalah INN.
BIT3105
Hilangkan Protek untuk output 2.3V.

DT8211
Jumper pin 9 dengan R47K ke ground.

UBA2070
Shortkan pin 1 ke ground.
UBA2074
Jumper pin 6 dengan R20K ke ground.
UBA2071AT
Pasang LED pin 5 ke ground.
Pasang LED pada pin 6 ke ground.

DDA009.
Jumper pin 18 (VCOMP) ke VCC 3v.
DDA009
Jumper pin 6 ke ground.

SS109
Pasang LED pada pin 19 (ASN) ke ground.
SS1091 - dua jenis 24 kaki dan 28 kaki
24 kaki  Jumper pin19 melalui LED ke ground.
28 kaki  Jumper pin 23 melalui LED ke ground. Katoda ke ground.
SSI091SN
Pasang pin 23 dengan LED ke ground.

SSL110SN
Pasang LED pada pada pin 28 (pengatur waktu) ke ground.
Matikan LED pada pin 12
SSL100SN Inverter SSL320_0E2A
Jumper pin 19 dengan R 8.2 ke ground.
SSL100SN Inverter SSL320 0E2A
Jumper pin 19 dengan R 22K ke ground.



MAX16814B
Jumper pin 8 (RSDT) pada pin VCC 20.
Pada pin 7 tingkatkan Nilai Resisitansi.
MAX8722
Shortkan pin 4 ke ground.

MAP-3202)
Pasang pin 5 anoda LED, dan pin 4 katoda LED.

LX6503IDW
Kami melakukan pull-up biasa dengan resistor 12 volt (5.1 ... 6.8com)
Atau pasang LED atau dioda pada pin 3 ke ground.

STR-H3475
Pasang LED pada pin 18 pin ke ground.

Dikutip dari laman http://tel-spb.ru/inv_za.html

Kamis, 04 Oktober 2018

Tv LG 32LN541B Layar Blank dan bergaris-garis.

Panel menggunakan type HV320WX2-170



Kerusakan seperti ini pada layar LCD.
Ada yang bisa diperbaiki ada juga yang gagal dikarenakan tergantung model Panel yang digunakan.
Yang bisa diperbaiki biasanya panel yang mempunyai IC cof disisi samping panel dan lengkap dengan test pointnya atau biasa disebut kupingan.


Hasil pengukuran pada kupingan ditemukan ada tegangan hilang yaitu tegangan V-ON yang seharusnya 24v tapi terukur tegangan minus artinya tegangan V-OFF tembus kesini akibat karena hilangnya tegangan tsb.



Setelah dilakukan jumper tegangan VON 24V ke kupingan dengan kawat email halus akhirnya gambar telah muncul kembali.
sekian sedikit berbagi dari saya semoga bermanfaat.

Sabtu, 22 September 2018

Polytron LED PLD32D758 layar blank hanya ada suara

Saat dihidupkan kelihatan Lampu Backligth menyala nampak ada cahaya pada layar walau masih gelap.
Dan suara pun ada tapi gambar belum muncul juga, hanya ada bayang-bayang samar garis-garis tegak warna putih.
Hasil pemeriksaan, cek tegangan pada papan T-Con.
VCC 12V, V-OFF -12V , 3,3V, semua ada.
Hanya ada yg beda AVDD yg seharus 15V hanya ada 11V dan VONE yang seharusnya 28V hanya terukur 11V juga.



Mulai cek beberapa capasitor mungkin ada yang short halus ternyata masih belum membuahkan hasil.
Coba gendong t-con lain walau tegangan sudah normal tapi hanya muncul garis-garis hitam tegak seperti kain sarung.
Hingga tertuju pada satu buah IC 6 kaki yang setelah melihat datasheet ternyata TR Mosfet.
Coba angkat dan ukur ternyata dalam keadaan short kecil menggunakan skala 1k.



Dengan harap-harap cemas setelah mengganti mosfet tersebut coba nyalakan tv...??????
dan akhirnya tv sudah bisa normal kembali.
Sekian sedikit pengalaman dari saya semoga bermanfaat.



Rabu, 28 Maret 2018

Mengganti Backlight pada Tv LED



Sebelumnya mari kita pelajari terlebih dulu apa penyebab matinya Lampu led backlight pada Tv LED.
  • Karena umur dari lampu led atau bisa dibilang lamanya pemakaian tv itu sendiri.
  • Sering dapat keluhan karena setelah dimatikan dan esok paginya saat dihidupkan tiba-tiba tv jadi gelap tinggal suaranya saja. Ini disebabkan ada tegangan melonjak saat pertama dinyalakan dan setelah menyala baru menyesuaikan.


Banyak konsumen/ user sudah mengetahui hal ini karena banyak kawan-kawan teknisi yang mempostingnya baik di media sosial atau di blog atau website lainnya.

Tapi yang perlu kita ketahui, dalam pemasangan lampu Back Light tersebut dibutuhkan kehati-hatian karena resikonya sangat berat.
Saat membuka satu persatu dari chassing belakang sampai chassing bagian depan, membuka panel Cellnya/ kaca LCDnya salah-salah bisa retak, dan bila nyala gambar sudah tidak sempurna lagi.
Apalagi bila ukurannya semakin besar, maka semakin besar pula resikonya.

Disini konsumen tidak tahu menahu, tahunya tvnya menyala dan normal dan biaya murah meriah karena sudah tahu harga dari lampu Back Light tersebut.

Intinya keahlian dan pengalaman sangat diutamakan..
Disinilah nilai jasa yang harus dibayar lebih..
terimakasih.
